最近收到了期盼已久的树莓派:3B和zere 0w,当然要晒一晒了,就像这样。
在连包装盒一起里里外外欣赏了个透之后,就有疑问来了:没有HDMI接口的显示器,该怎样给好吃的连无线网络呢?(尽管是有的,我还是这么想了)USB直连?可能不大行得通(人家只是电源接口而已,USB直连根本不行),还有烧板子的风险。查了查dalao们的博客,ttl串口通讯,好的,猜得八九不离十。
材料
USB转TTL串口连接线(带芯片),serial controller 驱动
连线
红色连接5V,黑色接地,还有两根白绿分别接TXD和RTX。
自带电源供应时就不能连接5V红线,据说会烧板子(娇气;要是有外设譬如电机驱动板,可能失误带来的后果会小一些)。

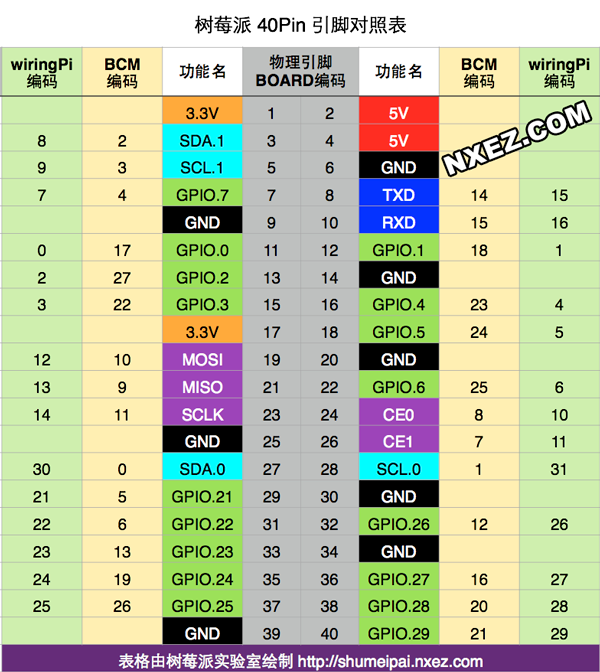

附赠 树莓派实验室出品 引脚图一张:
安装驱动
整理了一下Windows和MacOS的USB转TTL驱动(不用谢):云盘地址
Windows下没安装驱动是这样滴:
直接双击安装包后即可在设备管理器中查找到对应适配器和端口号:
图中“COM3”即是串口通讯端口号,连接ssh时会用到。右键属性查看串口传输速率(通常为9600bps),后面也会用得到。
访问tty控制台

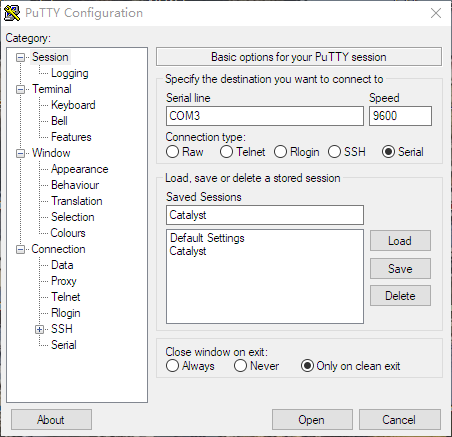

打开Putty终端,点击Session窗口中Connection type - Seria,填入刚才得到的端口号和传输速率:
点击连接,等一会儿就可以看到tty控制台了。
这时在使用raspi-config工具登录无线网络即可;强烈建议在路由器配置界面将树莓派的MAC与IP绑定,为后来无线网络SSH连接树莓派搭建好桥梁(比如TP-link的路由器):
